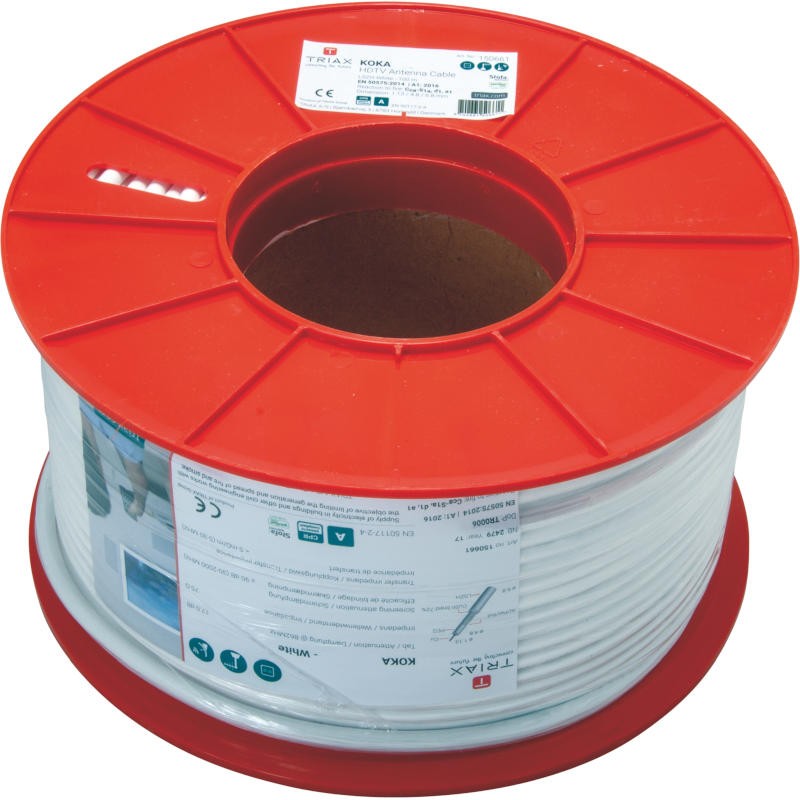

Triax KOKA F6 Plus PVC Câble Coaxial 18 VAtCa 100 m

Description du produit :

• Conforme CPR (Règlement des Produits de Construction) – Tenue au feu classe Eca conformément au standard EN50075
• Le câble TRIAX KOKA F6 Plus/18 VAtCa - PVC est un câble de qualité premium destiné à la distribution intérieure. Sa construction de qualité lui permet de diffuser des signaux numériques satellites, terrestres ou de réseaux câblés.
• Doté d’une âme en acier cuivré (CCS) offrant robustesse et d’un diélectrique basé sur de la mousse injectée par gaz, qui est de loin supérieure à la mousse chimique, ces deux paramètres lui permettent de diffuser un signal en minimisant les pertes. Une construction robuste et une classe A permettent de proposer un câble économique de classe A.
• La gaine PVC est protégée contre les UV, afin qu’il reste blanc dans le temps même s’il est exposé au soleil à l’intérieur.
• Pour des installations extérieures nous recommandons l’utilisation de câbles coaxiaux à gaine PE, prévus pour résister aux intempéries.

Spécifications :

• Code EAN : 5702661511370
• Référence : 151137

Caractéristiques :

• Type : 18 VAtCa

Construction :

• Âme :
  • Matériau : CCS
  • Dimension : 1,02 ± 0,03 mm
• Diélectrique :

  • Matériau : PE injecté
  • Dimension : 4,57 ± 0,1 mm
• Blindage 1 : Feuille
  • Matériau : AL/PET contrecollé
  • Recouvrement : 20 %
• Blindage 2 : Tresse

  • Matériau : AL
  • Recouvrement : 60 ± 3 %

• Blindage 3 : Feuille
  • Matériau : AL/PET
• Gaine :

  • Matériau : PVC

  • Dimension : 6,9 ± 0,2 mm

Blindage :

• Atténuation de blindage 30-1000 MHz : > 100 dB
• Atténuation de blindage 1000-2000 MHz : > 90 dB
• Atténuation de blindage 2000-3000 MHz : > 95 dB

Atténuation :

• Atténuation (à 20°C et 5 MHz) : 2,4 dB
• Atténuation (à 20°C et 50 MHz) : 5,0 dB
• Atténuation (à 20°C et 200 MHz) :  9,0 dB
• Atténuation (à 20°C et 470 MHz) : 15,2 dB
• Atténuation (à 20°C et 800 MHz) : 18,2 dB
• Atténuation (à 20°C et 862 MHz) : 19,0 dB
• Atténuation (à 20°C et 1000 MHz) : 21,5 dB
• Atténuation (à 20°C et 1350 MHz) : 25,3 dB
• Atténuation (à 20°C et 1750 MHz) : 28,4 dB
• Atténuation (à 20°C et 2150 MHz) : 30.8 dB
• Atténuation (à 20°C et 2400 MHz) : 32,9 dB
• Atténuation (à 20°C et 3000 MHz)  : 39,0 dB

Adaptation :

• Perte de retour structurelle à 470-1000 MHz : > 21 dB
• Perte de retour structurelle à 1000-2000 MHz : > 18 dB
• Perte de retour structurelle à 2000-3000 MHz : > 16 dB

Caractéristiques électriques :

• Impédance : 75 ± 3 Ω
• Vitesse de propagation relative : 81 %
• Résistance interne DC : <100 Ω/km
• Résistance extérieure DC : < 38 Ω/km

Opérationnel :

• Application : Intérieur
• Classe de feu : Eca
• Numéro de DoP : TR0008
• Organisme notifié : 0051
• Efficacité de blindage : EN50117 (Classe A)

Mécanique :

• Longueur du câble : 100 m
• Rayon de courbure minimum - simple/répété : 23/70 mm
• Couleur : Blanc
